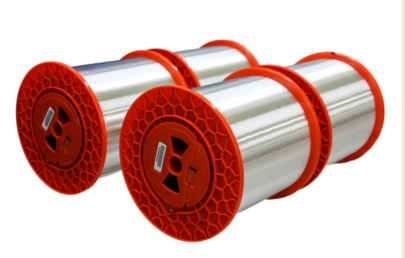

特恩馳(南京)光纖有限公司的亮睿?單模光纖基于優化的折射率分布設計，其性能滿足或優于ITU-T G.657.A1和IEC 60793-2-50 B6.a1光纖技術規范，適用于1260nm-1625nm全波段的傳輸系統。
這種全譜光纖具有無水峰、低衰減、低色散和低偏振模色散(PMD)、優秀的衰減均勻性、優越穩定的幾何尺寸控制、優越的宏彎性能（最小彎曲半徑10mm）。與標準單模光纖相同的模場直徑使得其完全兼容傳統ITU-T G.652.D和IEC 60793-2-50 B1.3光纖，適用于各種結構的光纜。
|
亮睿? G.657.A1單模光纖技術參數表 |
|||
|
特性 |
條件 |
指標數據 |
單位 |
|
光學性能 |
|||
|
衰減系數 |
1310 nm |
≤ 0.34 |
dB/km |
|
1285-1330 nm |
≤ 0.37 |
dB/km |
|
|
1383 nm（氫老化后） |
≤ 0.31 |
dB/km |
|
|
1490 nm |
≤ 0.23 |
dB/km |
|
|
1550 nm |
≤ 0.20 |
dB/km |
|
|
1525 - 1575 nm |
≤ 0.21 |
dB/km |
|
|
1625 nm |
≤ 0.22 |
dB/km |
|
|
模場直徑（MFD） |
1310 nm |
9.0 ± 0.3 |
μm |
|
1550 nm |
10.2 ± 0.4 |
μm |
|
|
截止波長 |
|
|
|
|
光纜截止波長 |
|
≤ 1260 |
nm |
|
色散 |
|
|
|
|
零色散波長 |
|
1300 - 1324 |
nm |
|
零色散斜率 |
|
≤ 0.090 |
ps/nm2/km |
|
色散系數 |
1285 - 1339 nm |
≤ |3| |
ps/nm/km |
|
1550 nm |
≤ 17 |
ps/nm/km |
|
|
1625 nm |
≤ 21 |
ps/nm/km |
|
|
偏振模色散（PMD） |
|
|
|
|
PMD 系數 |
未成纜光纖 |
≤ 0.10 |
ps/√km |
|
PMD 鏈路設計值 |
≤ 0.06 |
ps/√km |
|
|
點不連續性 |
1310 nm |
≤ 0.05 |
dB |
|
1550 nm |
≤ 0.05 |
dB |
|
|
有效群折射率 |
1310 nm |
1.4671 |
|
|
1550 nm |
1.4675 |
|
|
|
1625 nm |
1.4680 |
|
|
|
幾何性能 |
|||
|
芯層不圓率 |
|
≤ 6 |
% |
|
包層直徑 |
|
125.0 ± 0.5 |
μm |
|
芯/包層同心度誤差 |
|
≤ 0.4 |
μm |
|
包層不圓率 |
|
≤ 0.6 |
% |
|
涂覆層直徑 |
|
242 ± 5 |
μm |
|
包層/涂覆層同心度誤差 |
|
≤ 8 |
μm |
|
機械性能 |
|||
|
張力篩選試驗 |
光纖應變 |
≥ 1 |
% |
|
光纖負荷 |
≥ 9 |
N |
|
|
應力 |
≥ 100 |
kpsi |
|
|
動態疲勞參數 nd |
老化前 |
≥ 20 |
|
|
老化后（85°C, 85% 相對濕度, 30天） |
≥ 20 |
|
|
|
宏彎敏感性 |
15mm半徑繞10圈, 1550nm |
≤ 0.25 |
dB |
|
15mm半徑繞10圈, 1625 nm |
≤ 1.0 |
dB |
|
|
10mm半徑繞1圈, 1550 nm |
≤ 0.75 |
dB |
|
|
10mm半徑繞1圈, 1625 nm |
≤ 1.5 |
dB |
|
|
涂層剝離力 |
峰值 |
1.3 - 8.9 |
N |
|
光纖翹曲半徑 |
|
≥ 4 |
m |
|
環境性能 |
|||
|
濕熱（85°C, 85% 相對濕度,30天） |
附加衰減（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
干熱（85°C, 30天） |
附加衰減（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
溫度循環（-60°C- +85°C） |
附加衰減（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
浸水（23°C, 30 天） |
附加衰減（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
